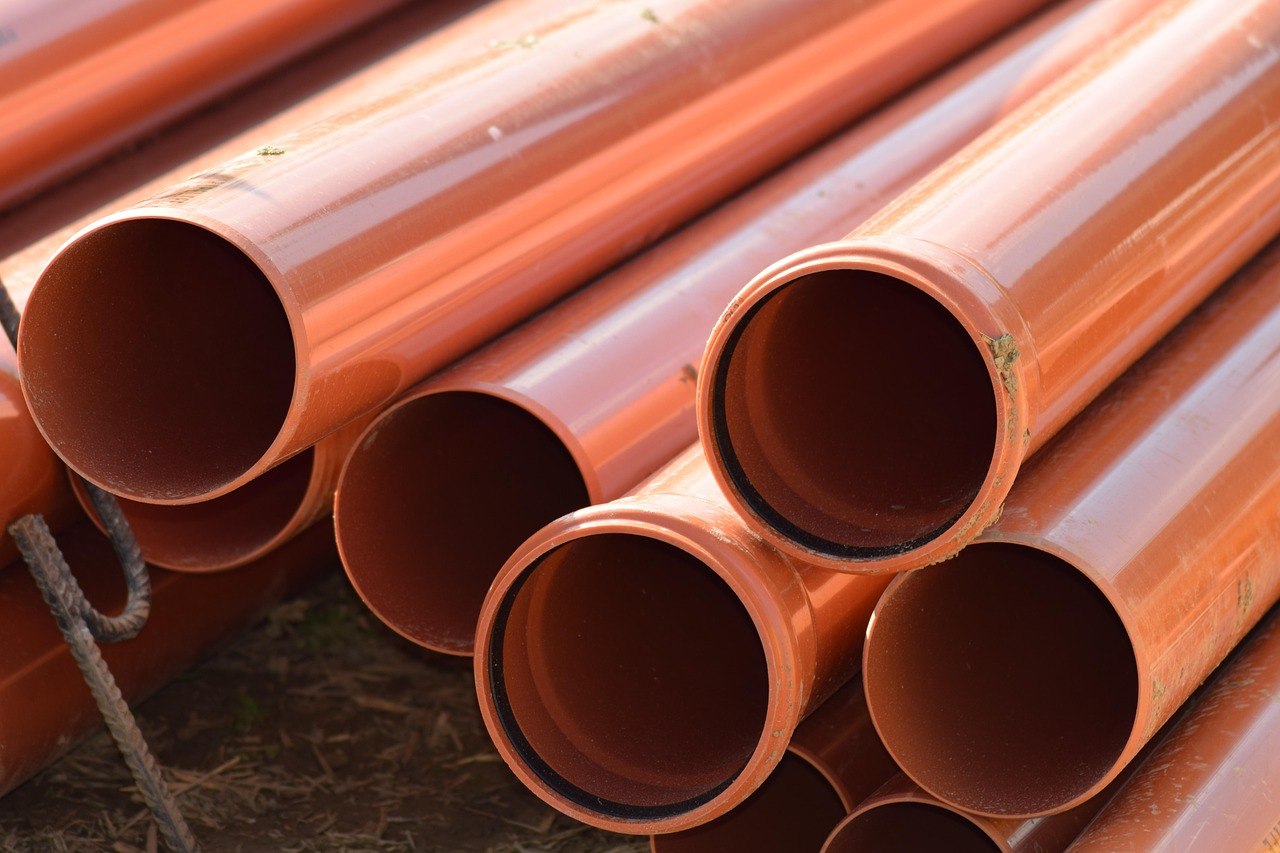

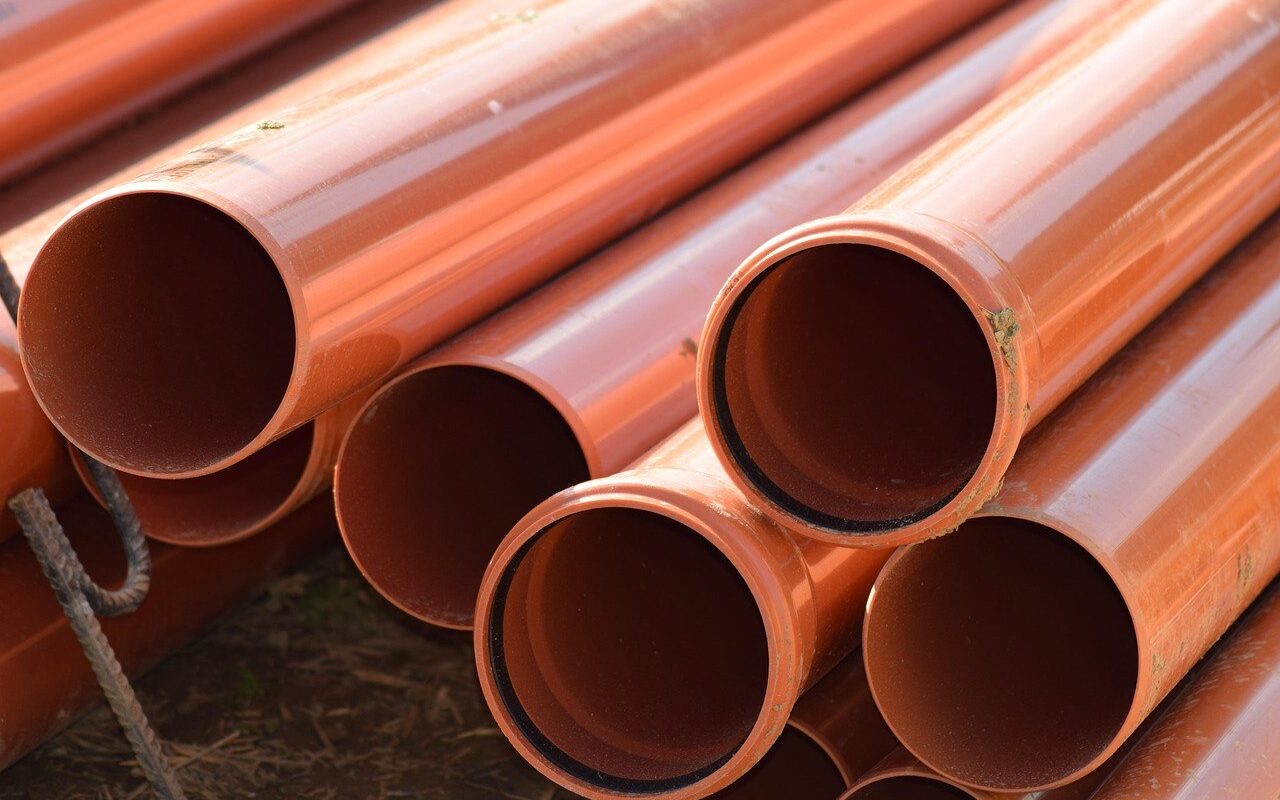

by Przy układaniu rury kanalizacyjnej 110 mm najczęściej stosuje się spadek 2%, czyli 2 cm na każdy metr długości. Jeśli odpływ ma 3 metry, jeden jego koniec powinien znajdować się o 6 cm niżej od drugiego. Przy 5 metrach będzie to 10 cm, a przy 10 metrach – 20 cm.
Takie nachylenie sprawdza się w wielu typowych instalacjach domowych, również przy odprowadzaniu ścieków z WC. Nie jest jednak jedyną dopuszczalną wartością. W określonych warunkach można zastosować spadek 1% lub 1,5%, choć wymaga to uwzględnienia rodzaju przewodu i sposobu działania całej instalacji.
Jaki jest minimalny spadek rury kanalizacyjnej 110 mm?
W domach jednorodzinnych dla poziomych rur DN110 bardzo często projektuje się spadek 2%. Przy takim nachyleniu ścieki spływają grawitacyjnie, a przepływająca woda pomaga transportować papier toaletowy i inne zanieczyszczenia.
Trzeba jednak odróżnić podejście od miski WC od głównego przewodu odpływowego prowadzonego pod posadzką. Znaczenie ma również to, czy instalacja jest prawidłowo wentylowana i jak długi jest dany odcinek.
Norma PN-EN 12056-2, odnosząca się do kanalizacji grawitacyjnej wewnątrz budynków, przewiduje różne wymagania zależnie od rodzaju instalacji. Dlatego nie można przyjąć, że każda rura o średnicy 110 mm musi mieć dokładnie 2 cm spadku na metr.
Najczęściej spotykane wartości to:
- 2% – 2 cm na metr. Typowe nachylenie domowych przewodów kanalizacyjnych DN110.
- 1,5% – 1,5 cm na metr. Możliwe w określonych układach, jeśli pozwala na to projekt.
- 1% – 1 cm na metr. Stosowane w niektórych rozwiązaniach, ale wymaga sprawdzenia warunków technicznych instalacji.
Jeśli masz do ułożenia zwykły odpływ z toalety, jest miejsce na wymagane nachylenie, a projekt nie przewiduje innej wartości, 2% będzie rozsądnym punktem wyjścia. Nie warto zmniejszać spadku na własną rękę tylko dlatego, że rura nie mieści się w warstwach podłogi.
Spadek rury 110 – ile centymetrów na metr? Tabela
Spadek 2% oznacza, że na każdym metrze rura obniża się o 2 cm. Wystarczy pomnożyć długość przewodu w metrach przez 2, żeby otrzymać potrzebną różnicę wysokości w centymetrach.
| Długość rury | Spadek 1% | Spadek 1,5% | Spadek 2% | Spadek 3% |
|---|---|---|---|---|
| 1 m | 1 cm | 1,5 cm | 2 cm | 3 cm |
| 2 m | 2 cm | 3 cm | 4 cm | 6 cm |
| 3 m | 3 cm | 4,5 cm | 6 cm | 9 cm |
| 4 m | 4 cm | 6 cm | 8 cm | 12 cm |
| 5 m | 5 cm | 7,5 cm | 10 cm | 15 cm |
| 8 m | 8 cm | 12 cm | 16 cm | 24 cm |
| 10 m | 10 cm | 15 cm | 20 cm | 30 cm |
Przykładowo masz do ułożenia 7 metrów rury od łazienki do pionu kanalizacyjnego. Przy spadku 2% potrzebujesz 14 cm różnicy wysokości między początkiem a końcem odcinka.
Przy pomiarach porównuj wysokość tych samych punktów przekroju rury, np. jej dolnej krawędzi. Nie można zmierzyć początku od góry, a końca od dołu, ponieważ wynik będzie błędny.
Jaki spadek rury 110 od WC?
Odpływ z toalety wykonuje się najczęściej z rury 110 mm. Przy krótkim, poziomym podejściu do pionu kanalizacyjnego zwykle przyjmuje się spadek około 2%.
Przykłady:
- Odległość WC od pionu wynosi 1,5 m – potrzebne są 3 cm spadku.
- Odległość wynosi 3 m – potrzebne jest 6 cm spadku.
- Odległość wynosi 5 m – potrzebne jest 10 cm spadku.

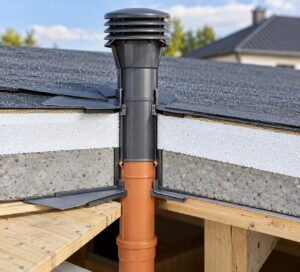

Przy dłuższym podejściu pojawia się jeszcze kwestia wentylacji. Nieprawidłowo wykonana instalacja może powodować wysysanie wody z syfonów innych przyborów sanitarnych, bulgotanie i nieprzyjemne zapachy.
Warto też ograniczyć liczbę zakrętów. Jeśli trzeba zmienić kierunek poziomego przewodu o 90°, często korzystniej zastosować dwa łuki po 45° zamiast jednego ostrego kolana. Przebieg instalacji powinien również umożliwiać jej czyszczenie w razie zatoru.
Spadek odpływu z WC najlepiej obliczyć jeszcze przed wykonaniem posadzki. Przy 5 metrach przewodu potrzeba około 10 cm różnicy wysokości, a do tego dochodzi sama średnica rury, grubość jej ścianek i konieczność zachowania odpowiedniego podparcia.
Jak ustawić spadek rury 110 podczas montażu?
Najłatwiej zrobić to za pomocą niwelatora laserowego. Przy krótkich odcinkach wystarczy długa poziomica, miarka i wcześniej wyznaczone punkty wysokościowe.
- Zmierz długość przewodu. Uwzględnij rzeczywistą trasę rury pomiędzy punktami podłączenia.
- Oblicz spadek. Dla odcinka 4 m przy 2% potrzebujesz 8 cm różnicy wysokości.
- Wyznacz wysokość obu końców. Sprawdź, czy rura zmieści się pod posadzką lub w przygotowanym wykopie.
- Ułóż rurę na stabilnym podłożu. Przy kanalizacji w gruncie wykonaj równą, odpowiednio wyprofilowaną podsypkę. Rura powinna być podparta na całej długości.
- Sprawdź spadek na poszczególnych fragmentach. Zmierz nie tylko początek i koniec, ale także środkową część przewodu.
Przy montażu trzeba szczególnie pilnować miejsc łączenia rur. Jeśli jedna z nich opadnie na źle przygotowanej podsypce, może powstać zagłębienie, w którym będą zatrzymywały się osady.
Załóżmy, że rura ma 5 metrów i kończy się dokładnie 10 cm niżej, czyli teoretycznie ma spadek 2%. Jeśli jednak pośrodku znajduje się odcinek opadający, a następnie unoszący się w kierunku odpływu, ścieki będą tam zalegały. Sama prawidłowa różnica wysokości między końcami nie wystarcza – spadek musi być zachowany na całej trasie.
Przed zasypaniem kanalizacji warto jeszcze raz sprawdzić położenie rur. Później poprawienie źle ułożonego odcinka może oznaczać konieczność rozkuwania posadzki albo odkopywania instalacji.
Czy spadek 1% dla rury 110 wystarczy?
Spadek 1% to zaledwie 1 cm na metr. Na 10-metrowym odcinku oznacza 10 cm różnicy wysokości zamiast 20 cm przy spadku 2%.
Takie nachylenie może być poprawne w określonych układach kanalizacji, ale nie można uznać go za odpowiednie dla każdej rury DN110. Znaczenie mają m.in. rodzaj przewodu, wielkość przepływu, długość odcinka i sposób wentylacji.
Jeżeli projekt przewiduje 2%, a podczas montażu okazuje się, że brakuje miejsca, nie należy samodzielnie zmniejszać spadku do 1%. Najpierw trzeba sprawdzić, czy można zmienić trasę przewodu, poziom jego ułożenia albo sposób podłączenia.
Czy większy spadek, np. 3%, jest lepszy?
Nie zawsze. Spadek 3% oznacza 3 cm na metr, więc na odcinku 5 metrów rura obniży się o 15 cm. W wielu domowych instalacjach takie nachylenie nie stanowi problemu, ale nie ma potrzeby wykonywać go bez wyraźnego powodu.
Przy bardzo dużych spadkach zmieniają się warunki przepływu ścieków. Duża prędkość wody nie oznacza automatycznie lepszego transportu części stałych, szczególnie przy małych ilościach spłukiwanej wody.
Jeśli między początkiem a końcem instalacji występuje duża różnica wysokości, lepiej przewidzieć odpowiednio zaprojektowany pion lub uskok niż układać długi poziomy przewód pod przypadkowo dużym kątem.
W większości typowych zastosowań domowych dla rury kanalizacyjnej 110 mm przyjmuje się spadek około 2 cm na metr. Jeśli instalacja wymaga mniejszego nachylenia, jego dopuszczalność trzeba sprawdzić w projekcie. Podczas montażu najważniejsze jest natomiast zachowanie równomiernego spadku bez miejsc, w których mogłyby zatrzymywać się ścieki.
