Zbrojenie narożników wieńca – najważniejsze zasady i błędy

W narożnikach wieńca żelbetowego trzeba zapewnić prawidłowe połączenie i zakotwienie prętów podłużnych biegnących w obu kierunkach. Nie wystarczy doprowadzić dwóch koszy zbrojeniowych do narożnika i związać ich końców drutem. Potrzebne są odpowiednio ukształtowane pręty lub dodatkowe elementy łączące, zgodne z projektem konstrukcyjnym.

Przy odbiorze zbrojenia warto zwrócić szczególną uwagę na pręty biegnące po wewnętrznej stronie narożnika. Zewnętrzne często są prawidłowo wygięte, natomiast wewnętrzne bywają zakończone zbyt wcześnie albo połączone bez odpowiedniego zakotwienia. Po betonowaniu nie będzie już możliwości sprawdzenia tego bez odkrywania konstrukcji.

Jak prawidłowo zbroić narożniki wieńca?

W typowym domu jednorodzinnym można spotkać wieniec o przekroju 24 × 24 cm, zbrojony czterema prętami podłużnymi Ø12 i strzemionami Ø6. To tylko przykład często stosowanego układu, a nie rozwiązanie odpowiednie dla każdego budynku.

W takim wieńcu znajdują się dwa pręty górne i dwa dolne. W każdej parze jeden jest bliżej zewnętrznej, a drugi wewnętrznej strony ściany. Gdy wieniec dochodzi do narożnika, trzeba zapewnić odpowiednie przekazanie sił pomiędzy jego ramionami.

Można to rozwiązać na różne sposoby, zależnie od projektu:

• Przez wygięcie prętów podłużnych – pręty przechodzą przez narożnik i biegną dalej w drugim ramieniu wieńca.
• Przez zastosowanie dodatkowych prętów L – odpowiednio wygięte elementy łączą zbrojenie obu odcinków, z zachowaniem wymaganych długości zakładów lub zakotwień.
• Przez zastosowanie innego zaprojektowanego układu narożnego – jeśli wynika to z geometrii lub pracy konstrukcji.

Nie należy zakładać, że do każdego narożnika wystarczą cztery identyczne pręty w kształcie litery L. Ich liczba, położenie, długość i sposób połączenia z resztą zbrojenia muszą odpowiadać rysunkowi konstrukcyjnemu.

Pręty zewnętrzne i wewnętrzne – gdzie najłatwiej o błąd?

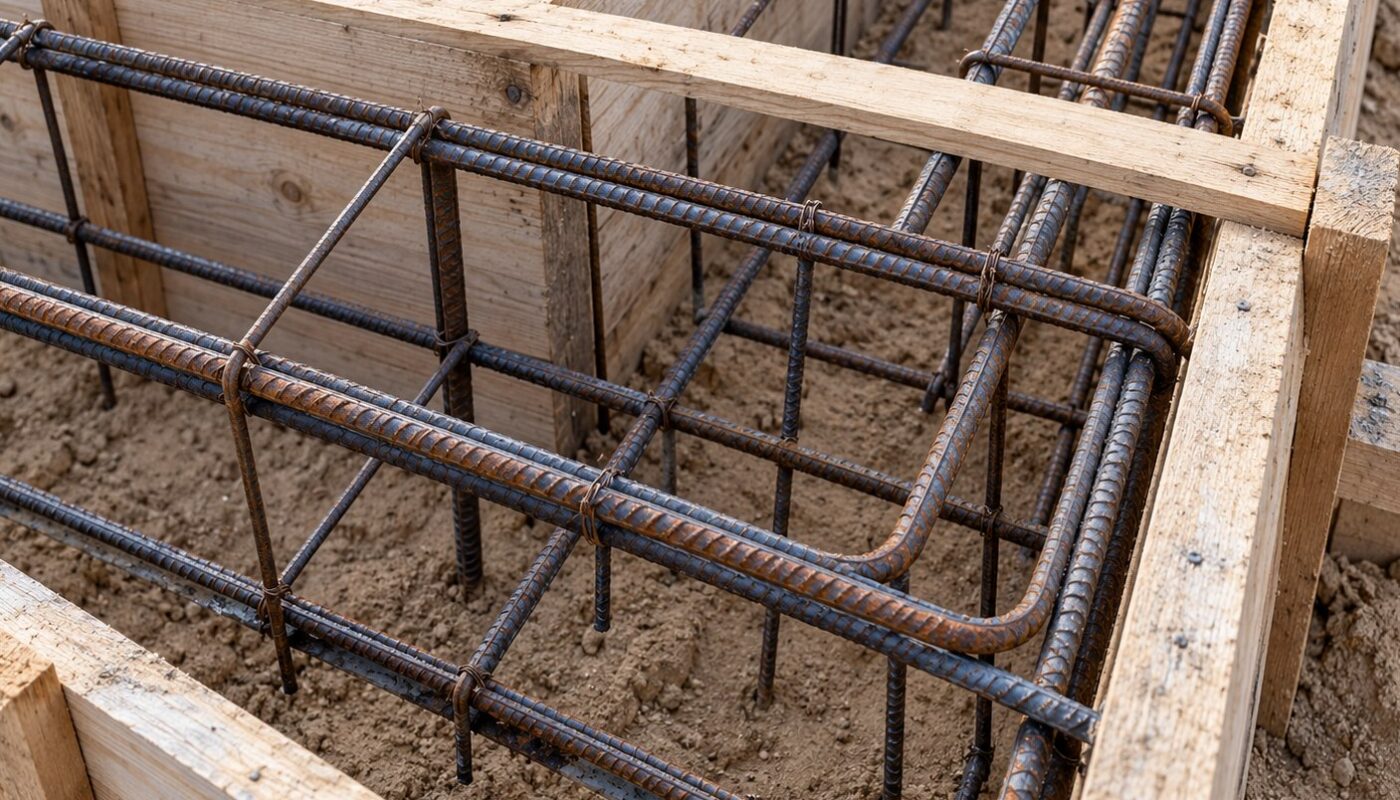

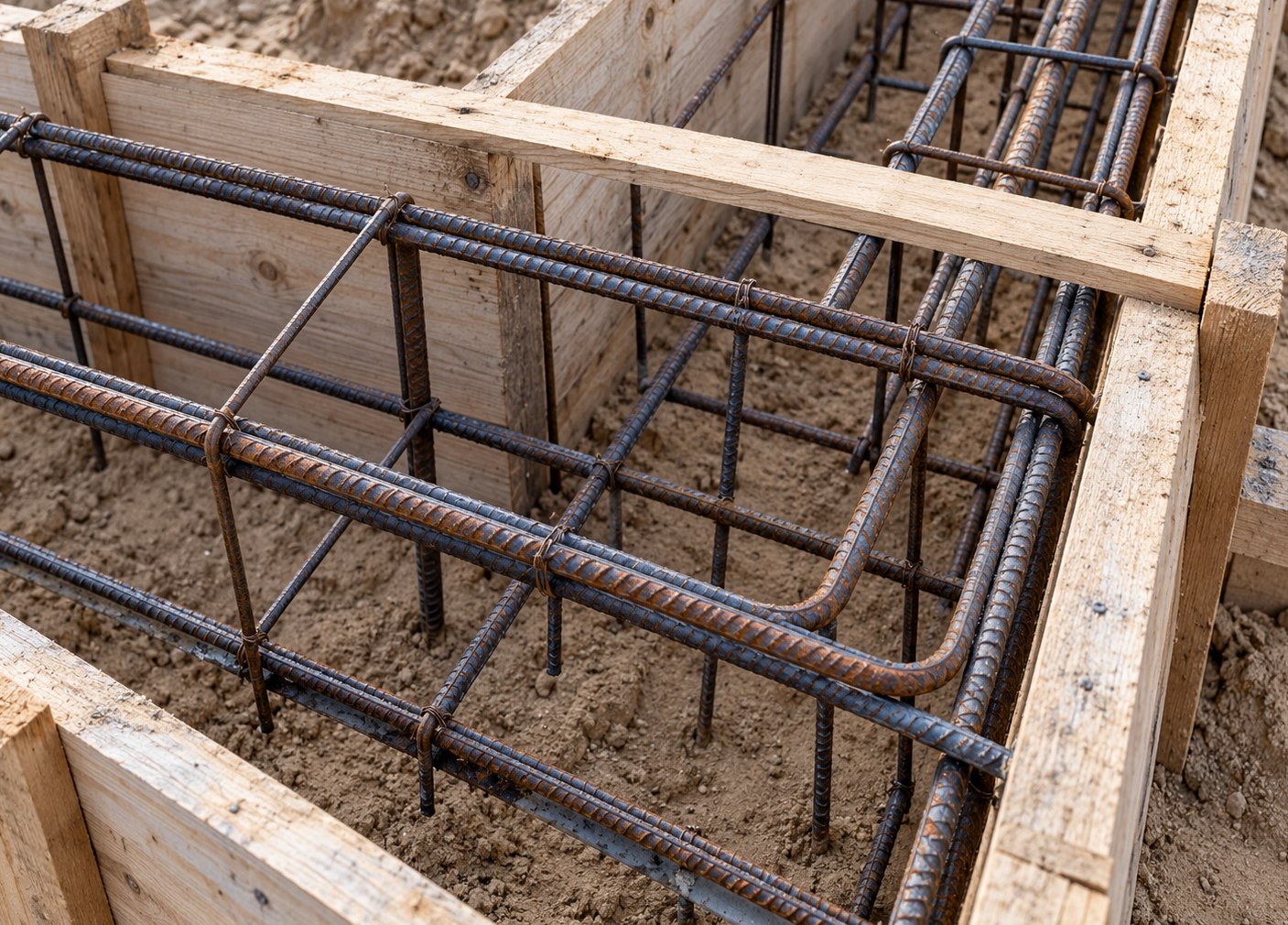

Na gotowym koszu zbrojeniowym łatwo zauważyć pręty biegnące po zewnętrznym obrysie narożnika. Często są wygięte pod kątem 90 stopni i tworzą ciągłe połączenie dwóch ścian. Sam ich prawidłowy przebieg nie oznacza jednak, że cały narożnik został wykonany poprawnie.

Trzeba jeszcze sprawdzić pręty znajdujące się po stronie wewnętrznej. Wykonawca może doprowadzić je do skrzyżowania obu wieńców i zakończyć w tym miejscu. Jeśli projekt przewiduje ich dalsze zakotwienie lub połączenie dodatkowymi prętami, taki układ będzie niekompletny.

Przy odbiorze narożnika sprawdź osobno:

• górny pręt od strony zewnętrznej,
• górny pręt od strony wewnętrznej,
• dolny pręt od strony zewnętrznej,
• dolny pręt od strony wewnętrznej.

Przykładowo w wieńcu 24 × 24 cm z czterema prętami Ø12 może się zdarzyć, że oba pręty zewnętrzne prawidłowo przechodzą przez narożnik, natomiast wewnętrzne jedynie dochodzą do siebie na styk. Jeśli brakuje przewidzianych w projekcie połączeń, sam drut wiązałkowy nie rozwiązuje problemu.

Drut wiązałkowy utrzymuje zbrojenie w odpowiednim położeniu, ale nie zastępuje prawidłowego zakotwienia prętów w betonie. To szczególnie ważne w narożnikach, gdzie zmienia się kierunek przebiegu zbrojenia.

Jak długie powinny być zakłady prętów w narożnikach?

Na budowach często stosuje się uproszczoną zasadę 40 lub 50 średnic pręta. Nie jest to jednak uniwersalna długość zakładu, którą można bez sprawdzania przyjąć dla każdego wieńca.

Weźmy pręt Ø12 mm. Jeżeli w konkretnym przykładzie przyjmiemy zakład równy 50 średnicom, obliczenie będzie wyglądało następująco:

12 mm × 50 = 600 mm, czyli 60 cm.

Oznacza to, że na odcinku zakładu dwa łączone pręty musiałyby przebiegać obok siebie na długości 60 cm, przy zachowaniu pozostałych wymagań połączenia.

Nie oznacza to jednak, że każdy pręt narożny Ø12 musi mieć ramię długości dokładnie 60 cm. Trzeba rozróżnić dwa pojęcia:

• Zakład prętów – odcinek, na którym dwa pręty przebiegają obok siebie, przekazując siły przez przyczepność do betonu.
• Zakotwienie pręta – sposób i długość osadzenia pręta w betonie potrzebne do przekazania siły z pręta na konstrukcję.

Długość ramienia pręta L zależy od przyjętego rozwiązania. Nie można jej automatycznie utożsamiać z długością zakładu, ponieważ znaczenie ma również geometria zagięcia i miejsce, w którym pręt ma zostać zakotwiony.

Wymagana długość zależy m.in. od średnicy pręta, klasy betonu, właściwości stali, warunków przyczepności, naprężeń i rozmieszczenia pozostałego zbrojenia.

Przed cięciem stali sprawdź na rysunku konstrukcyjnym nie tylko długość prętów narożnych, ale również sposób wymiarowania. Jeżeli podano długość całego pręta giętego, nie można traktować jej jako długości każdego z ramion. Podobnie nie należy mierzyć zakładu wraz z łukiem zagięcia, jeśli dokumentacja wymaga określonej długości prostego odcinka połączenia.

Jak prawidłowo wyginać pręty zbrojeniowe w narożnikach?

Pręt narożny powinien mieć odpowiednio wykonane zagięcie. Nie należy zaginać stali na bardzo ostrym narożu, ponieważ może to prowadzić do uszkodzenia pręta, a także powodować niekorzystne naprężenia w otaczającym go betonie.

W zasadach starszego wydania Eurokodu 2 dla zwykłych prętów żebrowanych o średnicy do 16 mm podawano podstawową minimalną średnicę trzpienia giętarskiego równą czterokrotnej średnicy pręta, z dodatkowymi warunkami dotyczącymi zakotwienia i pracy betonu.

Dla pręta Ø12 mm daje to:

4 × 12 mm = 48 mm.

Warto zwrócić uwagę, że 48 mm oznacza w tym przykładzie średnicę trzpienia, wokół którego wygina się stal, a nie promień gięcia ani długość ramienia pręta L.

Jest to przykład wyjaśniający geometrię gięcia według starszych zasad normowych, a nie gotowa instrukcja gięcia każdego pręta Ø12. Przy wykonaniu należy stosować wymagania przyjęte w projekcie, uwzględniające aktualne zasady projektowania i konkretny detal konstrukcyjny.

Przy odbiorze zbrojenia zwróć uwagę, czy pręty nie zostały załamane w jednym punkcie i czy na zagięciach nie widać uszkodzeń. Jeśli stal była wielokrotnie doginana i prostowana, należy zgłosić to kierownikowi budowy. Takich elementów nie powinno się pozostawiać bez oceny.

Strzemiona w narożnikach – czy trzeba je zagęszczać?

Rozstaw strzemion powinien wynikać z projektu. W niektórych wieńcach narożniki i okolice połączeń z innymi elementami wymagają dodatkowego zbrojenia poprzecznego. Nie ma jednak zasady, że w każdym narożniku strzemiona muszą znajdować się co 10 cm.

Problem pojawia się również wtedy, gdy do zwykłego kosza zbrojeniowego dołożono kilka prętów L. W niewielkim przekroju, np. 24 × 24 cm, może zrobić się ciasno.

Warto wtedy sprawdzić:

• czy wszystkie strzemiona przewidziane w projekcie zostały zamontowane,
• czy dodatkowe pręty nie wypychają zbrojenia poza wymagany obrys,
• czy pręty nie zostały przesunięte do samego szalunku,
• czy między elementami zbrojenia pozostało miejsce na ułożenie i zagęszczenie betonu.

Nie poprawia się takiego problemu przez samowolne usuwanie strzemion albo przesuwanie prętów podłużnych. Jeśli detal konstrukcyjny trudno zmieścić w przewidzianym przekroju, rozwiązanie należy uzgodnić z projektantem.

Otulina w narożniku – dlaczego dodatkowe pręty mogą być problemem?

Otulina to warstwa betonu znajdująca się między powierzchnią zbrojenia a zewnętrzną powierzchnią elementu. Chroni stal przed korozją i uczestniczy w zapewnieniu odpowiednich warunków jej współpracy z betonem.

Przy narożnikach warto sprawdzić, czy po zamontowaniu dodatkowych prętów cały kosz nie został przesunięty w stronę deskowania.

Przykładowo wykonawca dokłada pręty L do wieńca o szerokości 24 cm. Aby zmieścić dodatkową stal, przesuwa część prętów na zewnątrz. Zbrojenie nadal mieści się w szalunku, ale odległość między skrajnym prętem a jego powierzchnią staje się za mała.

Najważniejsze jest zachowanie otuliny określonej w projekcie. Nie można przyjąć, że 2 lub 3 cm będą zawsze wystarczające. Wymagana wartość zależy m.in. od warunków środowiskowych, średnicy zbrojenia i założeń konstrukcyjnych.

Przed betonowaniem sprawdź, czy zastosowano odpowiednie dystanse oraz czy pręty i strzemiona nie dotykają deskowania. Trzeba też uwzględnić zbrojenie od strony wewnętrznej narożnika, gdzie dostęp do kontroli bywa trudniejszy.

Pięć sytuacji, w których narożnik może być wykonany nieprawidłowo

Nie wszystkie błędy widać od razu. Zbrojenie może wyglądać na solidne, a mimo to nie odpowiadać projektowi.

1. Pręty zewnętrzne są wygięte, ale wewnętrzne kończą się w narożniku

To jeden z punktów, które szczególnie warto sprawdzić. Dwa pręty od zewnętrznej strony przechodzą przez narożnik, lecz pozostałe nie mają przewidzianego połączenia. Nie należy uznawać narożnika za poprawny tylko dlatego, że od zewnątrz widać ciągłe zbrojenie.

2. Pręty L są za krótkie

Dodatkowe elementy mogą być prawidłowo wygięte, ale mieć zbyt krótkie ramiona. Jeśli projekt wymaga określonego zakładu lub zakotwienia, kilku brakujących centymetrów nie naprawi mocniejsze związanie drutem.

3. Wszystkie połączenia skupiono na bardzo krótkim odcinku

Przy nakładaniu kilku prętów w jednym miejscu powstaje duże zagęszczenie stali. Może być trudno zachować otulinę i prawidłowo ułożyć beton. Rozmieszczenie zakładów powinno odpowiadać projektowi, a nie wynikać wyłącznie z wygody montażu.

4. Zbrojenie dotyka szalunku

Pręty narożne wypchnęły kosz zbrojeniowy na zewnątrz. Po betonowaniu część stali może znaleźć się zbyt blisko powierzchni betonu, co pogarsza trwałość elementu. Problem należy poprawić przed zalaniem wieńca.

5. W narożniku nie ma miejsca na beton

Pręty L, zakłady i strzemiona mogą tworzyć bardzo ciasny układ. Jeśli mieszanka nie będzie mogła swobodnie wypełnić przestrzeni między nimi, pojawia się ryzyko pustek i niedostatecznego zagęszczenia betonu.

Nie należy usuwać prętów, aby zrobić więcej miejsca. Zbyt ciasny detal wymaga oceny i ewentualnej korekty rozwiązania konstrukcyjnego.

Jak połączyć zbrojenie wieńca w narożniku ze ścianą wewnętrzną?

Osobnego sprawdzenia wymaga miejsce, w którym do wieńca obwodowego dochodzi wieniec na ścianie wewnętrznej. Powstaje wtedy połączenie w kształcie litery T.

Nie można automatycznie wykonać go tak samo jak narożnika pod kątem 90 stopni. Zbrojenie dochodzącego wieńca musi być odpowiednio zakotwione w elemencie, z którym ma współpracować.

Przy takim połączeniu warto zwrócić uwagę, czy pręty z wieńca wewnętrznego nie kończą się bezpośrednio na prętach wieńca obwodowego. Jeśli projekt przewiduje dodatkowe pręty kotwiące albo odpowiednie wygięcia, muszą zostać wykonane.

Podobnej kontroli wymagają połączenia wieńców z trzpieniami żelbetowymi. Pręty pionowe trzpienia powinny być zakotwione w sposób przewidziany przez projektanta. Samo skrzyżowanie z prętami poziomymi i związanie ich drutem nie przesądza o prawidłowości połączenia.

Co sprawdzić przed betonowaniem narożników wieńca?

Odbiór zbrojenia powinien odbyć się przed jego zakryciem betonem. Kierownik budowy musi mieć możliwość porównania wykonania z dokumentacją konstrukcyjną.

Przy sprawdzaniu narożników warto przejść przez poniższą listę:

Dobrym rozwiązaniem jest wykonanie zdjęć każdego narożnika i połączenia przed betonowaniem. Najlepiej sfotografować je od góry oraz z boku, tak aby było widać przebieg prętów i miejsca ich łączenia. Jeśli pojawiają się wątpliwości co do długości zakotwienia, warto do zdjęcia przyłożyć miarkę.

Zdjęcia nie zastępują odbioru przez kierownika budowy, ale mogą przydać się później, gdy zbrojenie zostanie już zalane betonem.

Jeżeli w narożniku brakuje zaprojektowanych prętów, zakłady są za krótkie albo nie da się zachować wymaganej otuliny, należy wstrzymać betonowanie tego elementu do czasu wyjaśnienia problemu. Poprawienie zbrojenia przed zalaniem jest znacznie prostsze niż późniejsza ocena i naprawa gotowego wieńca.
