Zabezpieczenie wykopu – kiedy jest konieczne i jakie metody stosować?

Niewielki wykop pod ławy fundamentowe, wykop pod piwnicę i wąski rów pod kanalizację to trzy zupełnie różne sytuacje. W jednym przypadku wystarczy prawidłowo ukształtować skarpę, w drugim potrzebna będzie obudowa ścian, a przy głębokim wykopie w ciasnej zabudowie może być konieczna ścianka berlińska, grodzice stalowe albo palisada.

Nie da się więc odpowiedzieć na pytanie „jak zabezpieczyć wykop” wyłącznie na podstawie jego głębokości. Trzeba wiedzieć, w jakim gruncie jest wykonywany, czy pojawia się woda, ile miejsca jest wokół i co znajduje się przy jego krawędzi.

Na budowie domu najczęściej spotyka się dwa rozwiązania: wykop ze skarpami albo wykop o ścianach podpartych obudową. Bardziej zaawansowane technologie pojawiają się zwykle wtedy, gdy wykop jest głęboki, teren ciasny albo w pobliżu stoją inne budynki.

Kiedy wykop trzeba zabezpieczyć?

Przepisy pozwalają wykonywać pionowe, nieumocnione ściany wykopu do głębokości 1 m w gruntach zwartych, pod warunkiem że pas terenu przy wykopie nie jest dodatkowo obciążony. To jednak nie oznacza, że każdy wykop o głębokości 90 cm można zostawić bez zabezpieczenia.

Duże znaczenie ma stan gruntu. Inaczej zachowa się sucha, zwarta glina, a inaczej rozluźniony nasyp albo mokry piasek. Wykop może też zmienić się z dnia na dzień. Po ulewie ściana, która wcześniej wyglądała stabilnie, potrafi zacząć się odspajać albo osuwać.

Przy ocenie wykopu trzeba brać pod uwagę między innymi jego głębokość, rodzaj gruntu, poziom wody, obciążenie krawędzi, ruch sprzętu i odległość od istniejących budynków.

Jeżeli do wykopu mają wchodzić ludzie, sama obserwacja, że „ziemia się trzyma”, nie jest wystarczającym zabezpieczeniem.

Jak zabezpiecza się ściany wykopu?

W praktyce są dwa podstawowe kierunki. Można nadać ścianom takie nachylenie, żeby grunt był stateczny, albo zastosować konstrukcję, która przejmie jego parcie.

Skarpowanie wykopu

Jeżeli wokół wykopu jest dużo miejsca, skarpa jest zwykle najprostszym rozwiązaniem. Zamiast utrzymywać ścianę pionową, nadaje się jej odpowiednie nachylenie.

Nie ma jednak jednej wartości, która pasuje do każdego gruntu. Popularne „45 stopni” to zbyt duże uproszczenie. Bezpieczne nachylenie zależy od rodzaju gruntu, głębokości wykopu i jego nawodnienia.

W praktyce przy nieobciążonej krawędzi spotyka się wartości graniczne rzędu około 1 m dla nienawodnionych piasków i około 1,25 m dla części gruntów spoistych. W odpowiednich skałach litych pionowa ściana może mieć znacznie większą wysokość. Powyżej takich wartości nie oznacza to od razu konieczności wykonania obudowy – często wystarczy odpowiednio ukształtować skarpę.

Ile miejsca potrzeba na skarpę?

To bywa problemem szczególnie przy domu z piwnicą. Jeśli wykop schodzi na 2,5–3 m, skarpy mogą poszerzyć cały wykop o kilka metrów z każdej strony.

Na dużej działce nie robi to większej różnicy. Na wąskiej parceli może się okazać, że prawidłowe skarpowanie nie mieści się między budynkiem a granicą działki. Wtedy pionowa ściana musi być zabezpieczona w inny sposób.

Obudowa wykopu

W wąskich wykopach pod kanalizację, wodociąg, przyłącza czy część fundamentów stosuje się obudowy ścian. Ich zadaniem jest przejęcie parcia gruntu i niedopuszczenie do jego osunięcia.

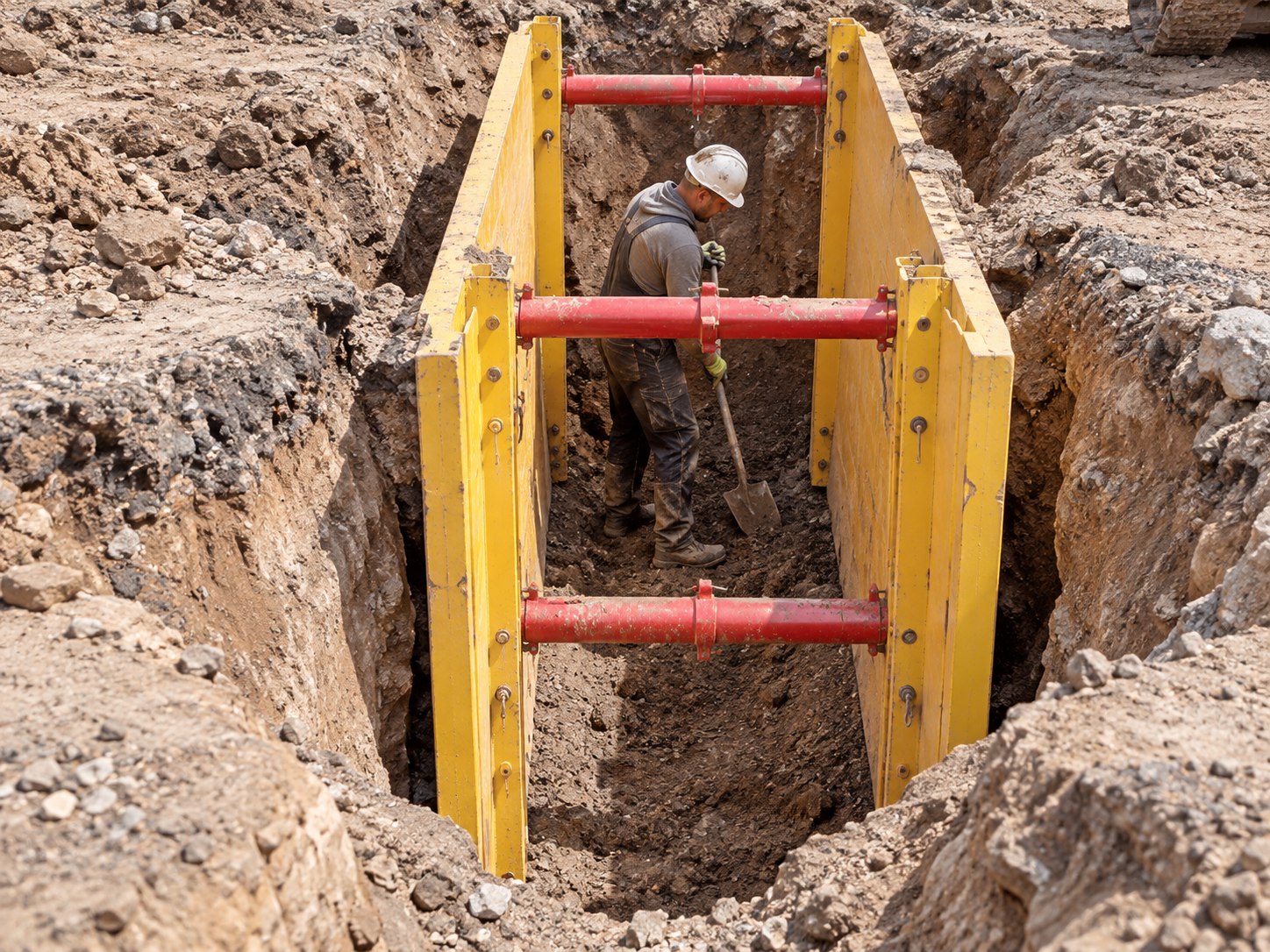

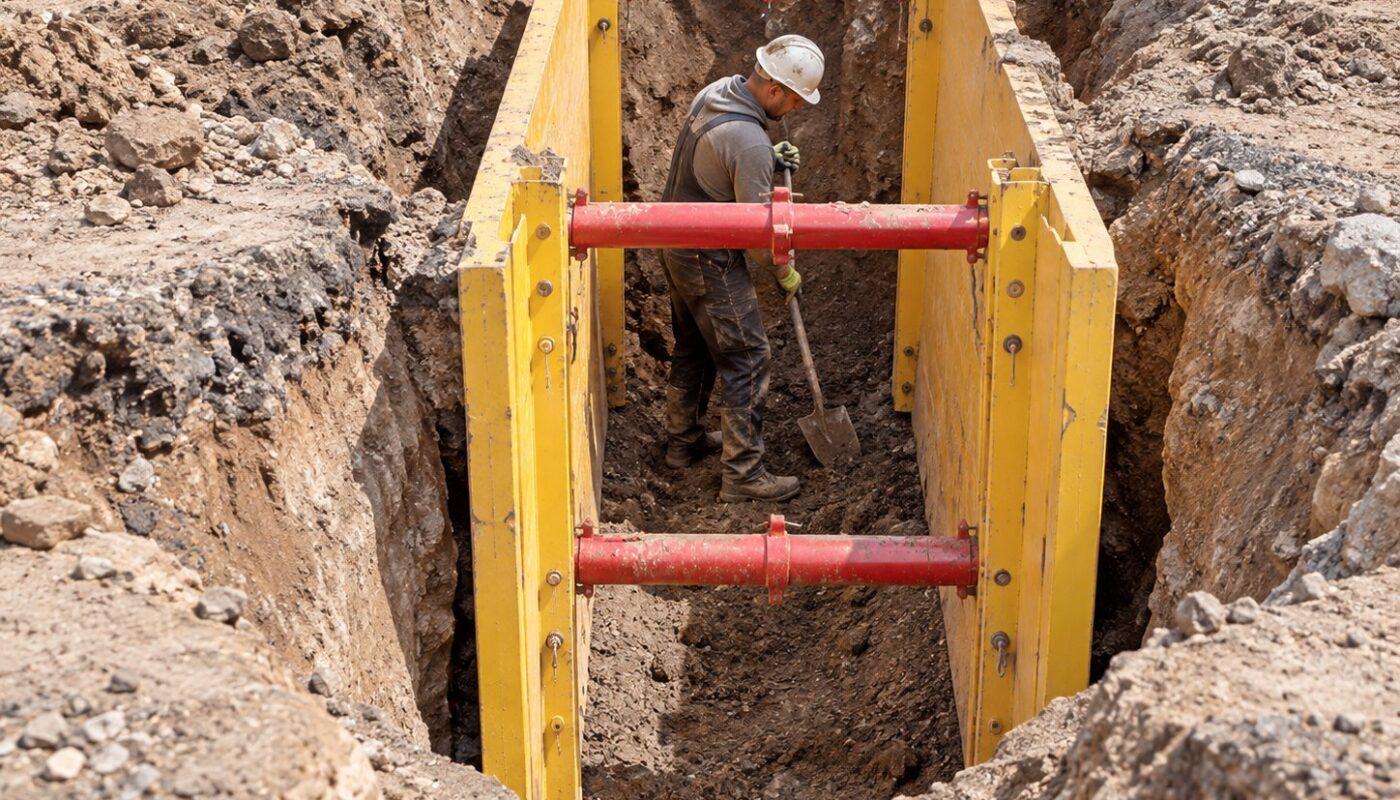

Może to być konstrukcja drewniana albo gotowy system stalowy. Na większych budowach częściej spotyka się rozwiązania systemowe, które można opuszczać do wykopu przy użyciu koparki.

Nie wystarczy jednak przystawić kilku desek do ściany. Obudowa musi być odpowiednio rozparta. Przy głębszym wykopie parcie gruntu jest na tyle duże, że przypadkowe podparcie może nie zadziałać wtedy, gdy będzie potrzebne.

Czy wykop można zabezpieczyć deskami?

Tak, drewniane obudowy nadal się stosuje, ale muszą być wykonane poprawnie. W gruntach zwartych spotyka się obudowy ażurowe, natomiast w gruntach luźnych i nawodnionych potrzebne jest rozwiązanie bardziej szczelne.

Nie powinno się też najpierw wykopać kilku metrów niezabezpieczonego rowu, wejść na jego dno i dopiero zaczynać montować obudowę. Zabezpieczenie wykonuje się etapami albo stosuje gotowe systemy opuszczane mechanicznie.

Ścianka berlińska

Ścianka berlińska dobrze sprawdza się tam, gdzie wykop jest głęboki, ale wokół brakuje miejsca na skarpy. W grunt wprowadza się pionowe profile stalowe, a przestrzenie pomiędzy nimi wypełnia opinką z drewna, stali albo prefabrykowanych elementów.

Grunt wybiera się stopniowo. Wraz z pogłębianiem wykopu wykonuje się kolejne fragmenty opinki.

Przy większej głębokości sama ścianka nie wystarcza i trzeba ją rozprzeć albo zakotwić. Przy wykopach przekraczających około 4 m często pojawia się już kilka poziomów podparcia.

Berlinka ma jedną istotną wadę: nie jest szczelna. Jeżeli problemem jest wysoka woda gruntowa, trzeba to uwzględnić przy wyborze technologii.

Grodzice stalowe typu Larsen

Grodzice stalowe tworzą ciągłą ścianę z elementów łączonych zamkami. Wprowadza się je w grunt przez wbijanie, wciskanie albo wibrowanie.

Takie rozwiązanie sprawdza się przy głębokich wykopach, wysokim poziomie wód gruntowych i tam, gdzie trzeba ograniczyć napływ gruntu oraz wody do wykopu.

Grodzice są dużo sztywniejsze od zwykłej obudowy i mogą tworzyć dość szczelną przegrodę. Trzeba jednak uważać na sposób ich pogrążania. Wibrowanie elementów blisko starego budynku może powodować drgania odczuwalne przez jego konstrukcję.

Palisada z pali

Przy wykopie wykonywanym blisko istniejącego budynku ważne jest nie tylko to, żeby ziemia nie osunęła się do środka. Trzeba też ograniczyć przemieszczanie gruntu pod sąsiednim fundamentem.

W takich sytuacjach stosuje się palisady z pali wierconych, pali CFA albo mikropali. Elementy wykonuje się jeden obok drugiego, tworząc sztywną pionową przegrodę.

To rozwiązanie znacznie droższe niż zwykła obudowa, ale daje dużą sztywność. W zwartej zabudowie właśnie ograniczenie przemieszczeń bywa najważniejsze.

Ściana szczelinowa

Ściana szczelinowa pojawia się głównie przy dużych inwestycjach. W gruncie wykonuje się głęboką szczelinę, następnie montuje zbrojenie i betonuje ścianę.

Typowa grubość takich ścian to około 50–100 cm, a ich głębokość może sięgać kilkunastu metrów.

Dużą zaletą tej technologii jest to, że zabezpieczenie wykopu może później stać się częścią konstrukcji budynku, na przykład ścianą podziemnego garażu.

Przy domu jednorodzinnym praktycznie się tego nie stosuje, ale przy dużych garażach podziemnych albo budynkach w centrum miasta jest to rozwiązanie bardzo częste.

Jak zabezpieczyć wykop pod fundamenty domu?

Przy domu jednorodzinnym najczęściej nie potrzeba ciężkich technologii. Jeżeli budynek nie ma piwnicy, a grunt jest stabilny, problem można zwykle rozwiązać odpowiednim ukształtowaniem wykopu.

Wykop pod ławy fundamentowe

Ławy można wykonywać w wąskich wykopach albo w wykopie szerokoprzestrzennym. Przy niedużej głębokości i dobrym gruncie roboty są proste.

Więcej problemów pojawia się przy głębszym posadowieniu, pionowych ścianach albo napływie wody. Nie warto też zostawiać otwartego wykopu na kilka tygodni. Deszcz potrafi rozmyć ściany i rozluźnić dno.

Wykop pod płytę fundamentową

Przy płycie wykop jest zwykle płytszy, ale obejmuje większą powierzchnię. Najczęściej łatwiej wykonać go ze skarpami niż stosować pionowe zabezpieczenia.

Większym problemem bywa tutaj ochrona dna przed wodą i rozluźnieniem gruntu.

Wykop pod piwnicę

Przy piwnicy sytuacja wygląda inaczej. Dno wykopu może znajdować się 2,5–3 m poniżej terenu, a czasem jeszcze niżej.

Na dużej działce można zrobić szerokie skarpy. Na wąskiej często nie ma na to miejsca i wtedy zabezpieczenie ścian powinno być rozwiązane projektowo.

Im bliżej wykopu znajduje się sąsiedni budynek, tym większe znaczenie ma nie tylko stateczność ściany, ale też kontrola przemieszczeń gruntu.

Ziemia przy krawędzi wykopu

Urobek odkładany przy samej krawędzi wykopu to częsty błąd. Jeden metr sześcienny gruntu waży zwykle około 1,5–2 ton. Pryzma kilku czy kilkunastu metrów sześciennych oznacza więc duże dodatkowe obciążenie.

Przy ścianach obudowanych przepisy zabraniają składowania urobku bliżej niż 0,6 m od krawędzi, jeżeli takie obciążenie zostało uwzględnione przy doborze obudowy.

Przy ścianach nieobudowanych ziemia powinna znaleźć się poza klinem naturalnego odłamu. Jeżeli jego zasięg nie jest znany, praktycznym minimum jest odsunięcie urobku na odległość zbliżoną do głębokości wykopu.

Jak blisko wykopu może pracować koparka?

Koparka obciąża grunt znacznie bardziej niż sama pryzma ziemi, a podczas pracy dodatkowo powoduje drgania.

Powinna poruszać się poza klinem odłamu. Jeżeli jego zasięg nie został określony, jako orientacyjną wartość przyjmuje się odległość od krawędzi równą głębokości wykopu powiększonej o około 0,6 m.

Dla wykopu o głębokości 2 m daje to około 2,6 m. Przy słabym albo nawodnionym gruncie bezpieczna odległość może być większa.

Zabezpieczenie krawędzi wykopu

Ściany to jedno, ale wykop trzeba też zabezpieczyć przed przypadkowym wpadnięciem.

W przepisach dotyczących robót ziemnych pojawia się między innymi balustrada o wysokości 1,1 m ustawiona w odległości 1 m od krawędzi. Wykop pozostawiony po zmroku powinien być dodatkowo oznakowany światłem ostrzegawczym.

Na prywatnej budowie również ma to znaczenie. Do wykopu mogą podejść dostawcy, ekipa z innej branży albo zwyczajnie ktoś, kto nie zna układu terenu.

Zejście do wykopu

Do głębszego wykopu powinno prowadzić normalne zejście – drabina albo schody. Rozpory obudowy nie są do tego przeznaczone.

Przy długich wykopach odległość między zejściami nie powinna przekraczać 20 m. Przy typowym wykopie pod dom zwykle wystarcza jedno dobrze ustawione wejście.

Woda w wykopie

Woda potrafi zmienić zachowanie gruntu bardzo szybko. Suchy piasek może wyglądać stabilnie, a po nasyceniu wodą zacząć się osypywać. Podobnie wygląda sytuacja z częścią gruntów spoistych po intensywnych opadach.

Przy niewielkim napływie wystarczy czasem zrobić zagłębienie zbiorcze i odpompować wodę pompą zanurzeniową. Przy stałym napływie stosuje się studnie albo igłofiltry.

Trzeba też uważać na zbyt intensywne wypompowywanie wody. Jeżeli razem z nią wynoszone są drobne cząstki gruntu, może dojść do rozluźnienia podłoża również poza wykopem.

Po deszczu wykop trzeba sprawdzić jeszcze raz

To, że wykop był bezpieczny wczoraj, nie oznacza, że będzie taki sam dzisiaj.

Stan skarp i obudowy powinien być sprawdzony po intensywnych opadach, po dłuższej przerwie w pracy, po zamarznięciu i rozmarznięciu gruntu oraz wtedy, gdy pojawi się woda albo pęknięcia przy krawędzi.

Szczególnie niepokojące są rysy biegnące równolegle do wykopu. Mogą oznaczać, że fragment gruntu zaczyna się odspajać.

Jak dobrać sposób zabezpieczenia?

Na dużej działce i przy płytkim wykopie najprostsza będzie zwykle skarpa. Przy wąskim rowie albo braku miejsca lepsza będzie obudowa. Głębokie wykopy przy istniejących budynkach wymagają już bardziej zaawansowanych rozwiązań.

Nie ma sensu stawiać grodzic tam, gdzie wystarczy zwykłe skarpowanie. Z drugiej strony próba utrzymania kilku metrów pionowej ściany przy pomocy przypadkowych desek nie jest żadną oszczędnością.

Przy trudniejszych warunkach zabezpieczenie wykopu powinno wynikać z projektu, a nie z tego, co akurat jest dostępne na budowie.

Najczęstsze pytania

Od jakiej głębokości trzeba zabezpieczać wykop?

W gruntach zwartych pionowe ściany bez umocnienia mogą być wykonywane do głębokości 1 m, jeżeli teren przy wykopie nie jest dodatkowo obciążony. Przy większej głębokości albo słabszym gruncie trzeba zastosować skarpowanie lub obudowę.

Czy każdy wykop trzeba szalować?

Nie. Jeżeli jest miejsce, a grunt pozwala na wykonanie bezpiecznej skarpy, szalowanie nie jest potrzebne.

Jak daleko od wykopu odkładać ziemię?

Przy obudowanym wykopie urobku nie należy odkładać bliżej niż 0,6 m od krawędzi, a przy nieobudowanym powinien znaleźć się poza klinem odłamu. Jeśli jego zasięg nie jest znany, dobrze przyjąć odległość zbliżoną do głębokości wykopu.

Czy można zostawić pionową ścianę wykopu pod fundament?

Przy płytkim wykopie i odpowiednim gruncie tak. Przy większej głębokości nie powinno się jednak zakładać, że pionowa ściana jest bezpieczna tylko dlatego, że podczas kopania się nie osypywała.

Jak zabezpieczyć wykop przed wodą?

Przy niewielkim napływie stosuje się zwykle pompę i zagłębienie zbiorcze. Przy większym albo stałym dopływie potrzebne mogą być studnie odwadniające albo igłofiltry.

Co lepsze: skarpa czy obudowa?

Jeżeli jest dużo miejsca, skarpa jest zwykle prostsza i tańsza. Obudowa jest potrzebna tam, gdzie ściana ma pozostać stroma lub pionowa albo gdzie nie ma miejsca na szeroki wykop.
